Der argoBridgePilot ist ein modernes und innovatives System zur Brückenanfahrwarnung bei Binnenschiffen.
Er unterstützt den Schiffsführer bei der Fahrt, indem er kontinuierlich die Höhe des Steuerhausdachs und anderer Aufbauten überwacht und sie mit der Höhe der nächsten Brücke vergleicht.
Monitoring
Nutzt geodätische Höhe des Steuerhauses zur kontinuierlichen Auswertung der Brückendurchfahrt
Hochpräzise Positionsmessung
Nutzung moderner, hochgenauer RTK-GNSS-Sensoren zur 3D-Positionsbestimmung
Frühzeitige, Intelligente Warnung
Warnt frühzeitig und unabhängig von Wetter und Tageszeit unter Berücksichtigung von Umgebungsbedingungen
Integrierte, Intuitive Anzeige
Unabhängig von Krümmungen der Wasserstraßen oder Sichtverhältnissen
Datensicherung und argoCloud
Speicherung und Darstellung der Daten für mindestens einen Monat
Förderfähig
Bis zu 80 %
Monitoring
Der argoBridgePilot unterstützt den Schiffsführer bei der Fahrt, indem er kontinuierlich die Höhe des Steuerhausdachs mit Hilfe von hochgenauem RTK-GNSS misst und mit der Brückenhöhe abgleicht. In dieser Messung sind alle Effekte, die vom Wasserstand oder der aktuellen Einsenkung des Schiffes herführen, bereits enthalten. Auch die Überwachung weiterer Einrichtungen an Bord – zum Beispiel eines Radarmasts – ist möglich.
Darüber hinaus überwacht sich das System selbst und weist den Schiffsführer auf mögliche Fehlfunktionen hin.
Hochpräzise Positionsmessung
Herkömmliche GNSS-Empfänger sind besonders in der für Brückenanfahrwarner relevanten Höhenmessung sehr ungenau und deshalb ungeeignet für den Einsatz im argoBridgePilot. Deshalb kommen stattdessen moderne, hochgenaue RTK-GNSS-Sensoren zum Einsatz. Durch spezielle Korrekturdaten sind diese Geräte in der Lage die Position bis auf wenige Zentimeter genau zu bestimmen.
NEU
Bereits vorhandene Höhenmessungen wie z.B. Sygo können in den argoBridgePilot mit eingebunden werden und ermöglichen so kostengünstig die Überwachung des Masts der Radarantenne und weiterer Einrichtungen an Bord.
Frühzeitige und Intelligente Warnung
Der argoBridgePilot warnt bereits 5 Minuten bevor eine zu niedrige Brücke erreicht wird, das entspricht typischerweise einer Entfernung von 1 km zu der fraglichen Brücke – unabhängig von Krümmungen der Wasserstraßen und Sichtverhältnissen.
Die speziellen Messmethoden des argoBridgePilot ermöglichen das Überprüfen der Durchfahrtshöhe unabhängig von Wetter, Tageszeit und Abstand zur Brücke. Somit ist der argoBridgePilot in der Lage bereits in großem Abstand vor der Brücke eine Warnung anzuzeigen. Erst bei unmittelbarer Kollisionsgefahr vor der Brücke gibt der argoBridgePilot einen Alarm aus.
Der argoBridgePilot hat alle Brücken im Warnbereich gleichzeitig „im Blick“ und warnt vor der ersten kritischen Brücke. Auch bekannte Einschränkungen oder Arbeiten an den Brücken werden automatisch mit berücksichtigt.
Integrierte, Intuitive Anzeige
Im Pult eines Steuerhauses ist der Platz für zusätzliche Anzeigegeräte oftmals sehr begrenzt. Der argoBridgePilot umgeht dieses Problem, indem die Anzeigen direkt im argoRadarPilot integriert werden können. Somit ist kein weiterer Bildschirm oder ein Umschalten eines Monitors notwendig. Die integrierte Anzeige in der ECDIS-Karte gewährleistet auch, dass sich die Anzeigen und Warnungen direkt im Sichtfeld des Schiffsführers befinden.
Der argoBridgePilot läuft auf dem gleichen Industrierechner wie der argoRadarPilot, der auch im Inland-ECDIS-Navigationsmodus betrieben werden kann. Daher ist dieser Rechner für alle Anforderungen des Betriebs an Bord von Binnenschiffen sehr gut geeignet.

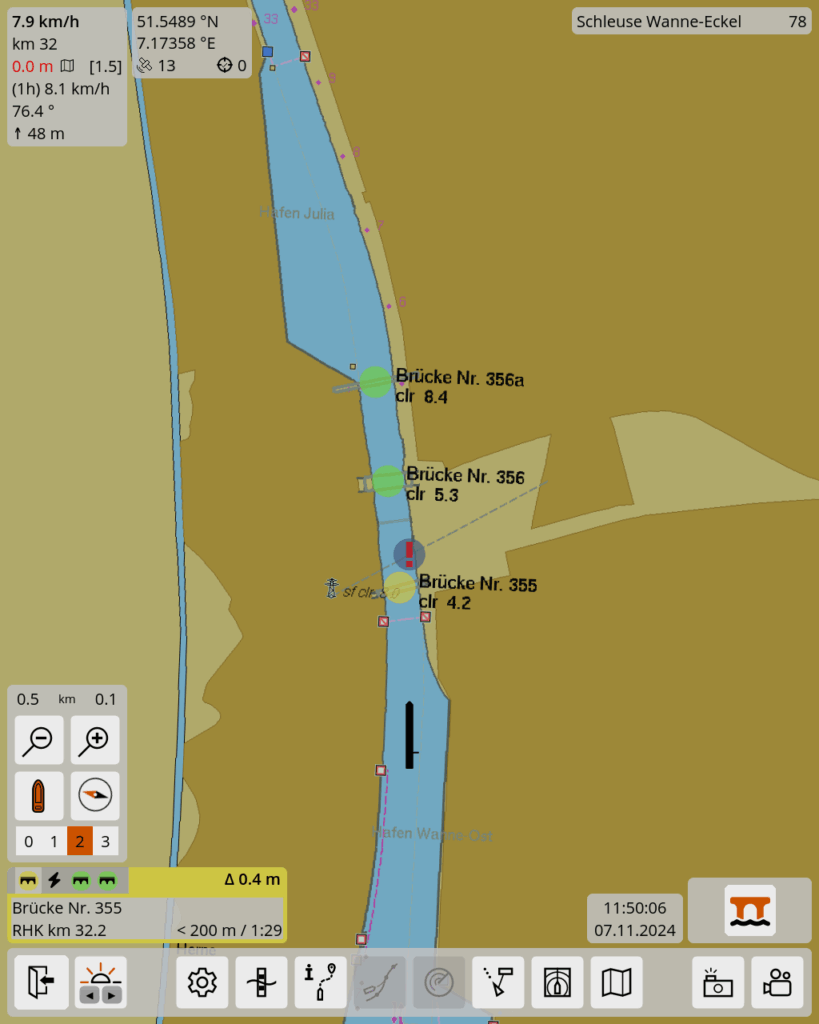

Der argoBridgePilot markiert erkannte Brücken direkt auf der Inland-ECDIS-Karte. Über Einfärbungen ist dem Schiffsführer direkt ersichtlich, welche Bereiche einer Brücke passierbar sind und bei welchen es ein Kollisionsrisiko gibt.
Brückeninformationen werden numerische mit präzisen Höhen- und Abstandsdaten sowohl als auch schematisch in der Inland-ECDIS-Karte des argoRadarPilot dargestellt.

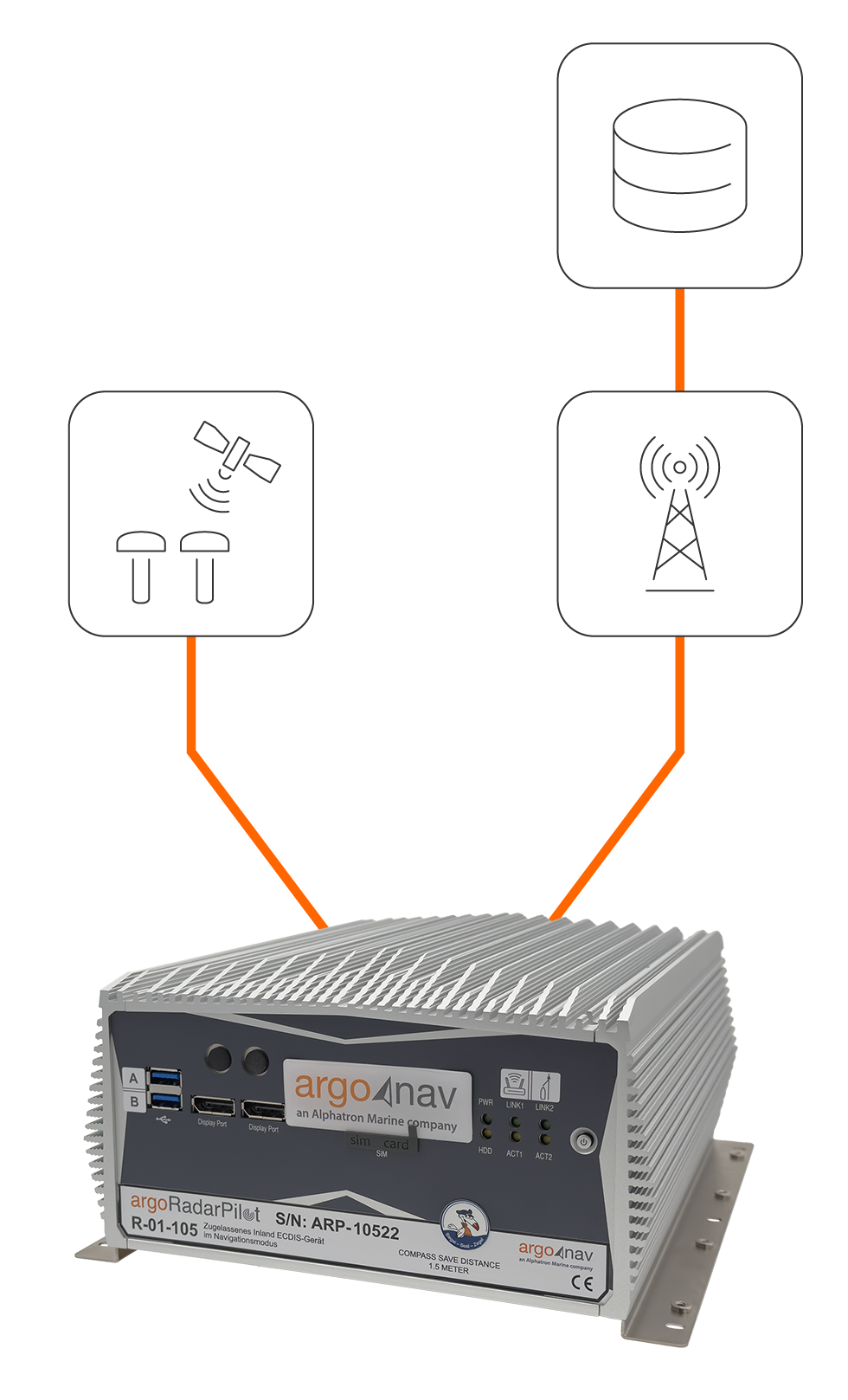

Integration
Im Pult eines Steuerhauses ist der Platz für zusätzliche Anzeigegeräte oftmals sehr begrenzt. Der argoBridgePilot umgeht dieses Problem, indem die Anzeigen direkt im argoRadarPilot integriert werden können. Somit ist kein weiterer Bildschirm oder ein Umschalten eines Monitors notwendig. Die integrierte Anzeige in der ECDIS-Karte gewährleistet auch, dass sich die Anzeigen und Warnungen direkt im Sichtfeld des Schiffsführers befinden.
Der argoBridgePilot läuft auf dem gleichen Industrierechner wie der argoRadarPilot, der auch im Inland-ECDIS-Navigationsmodus betrieben werden kann. Daher ist dieser Rechner für alle Anforderungen des Betriebs an Bord von Binnenschiffen sehr gut geeignet.
Datensicherung und argoCloud
Der argoBridgePilot sichert permanent seinen Systemstatus und die erzeugten Warnungen. Diese sind für mindestens einen Monat auf dem System verfügbar. Ebenso können die Eingangsdaten mit aufgezeichnet werden. Der Nutzer wird beim Start des Systems darauf hingewiesen und bestätigt durch einen Klick sein Einverständnis zur Speicherung dieser Informationen.
Neben der lokalen Aufzeichnung können die Daten zu argoBridgePilot auch in die argoCloud geladen werden und stehen für eine Visualisierung im argoDashBoard zur Verfügung.
Technische Daten

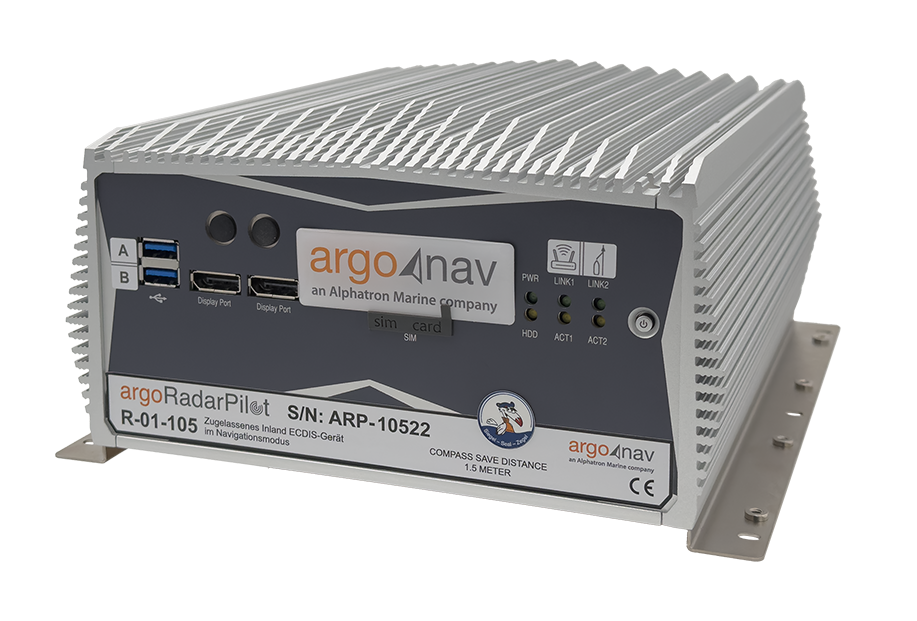

Der argoBridgePilot wird zusammen mit einem lüfterlosen Industrie-Rechner geliefert, auf dem ein zuverlässiges Linux-Betriebssystem installiert ist.
Alternativ kann er auch auf einem bereits vorhandenen argoRadarPilot installiert werden.
Rechner:
- Industrieller Rechner mit Prozessor i5, 8 GB RAM, 240 GB SSD-Festplatte
- Betriebsspannung 24 V DC,
- 6 serielle Schnittstellen
- 6 USB-Schnittstellen
- 1 x VGA, 1 x HDMI, 2 x DisplayPort, es sind maximal 2 Monitore anschließbar.
- Tastatur, Trackball (kabelgebunden)
Monitor:
- Darstellung: Auflösung mindestens 1024 x 1280 Pixel.
- Empfohlene Bildschirmgröße: 19 Zoll oder größer
Förderfähig!
Der argoBridgePilot erhöht die Sicherheit der Schifffahrt und kann daher in Deutschland gefördert werden.
Firmen erhalten bis zu 80% der Kosten erstattet.
Lesen Sie her mehr zur Förderung: elwis.de
